Двайны інтэрфейс SPI для ўбудаваных графічных інтэрфейсаў

З магчымасцю падвойнага SPI і 16-бітнай глыбінёй колеру дысплей можа адаптавацца да розных патрабаванняў да хуткасці перадачы дадзеных без змены асноўнай апаратнай архітэктуры.

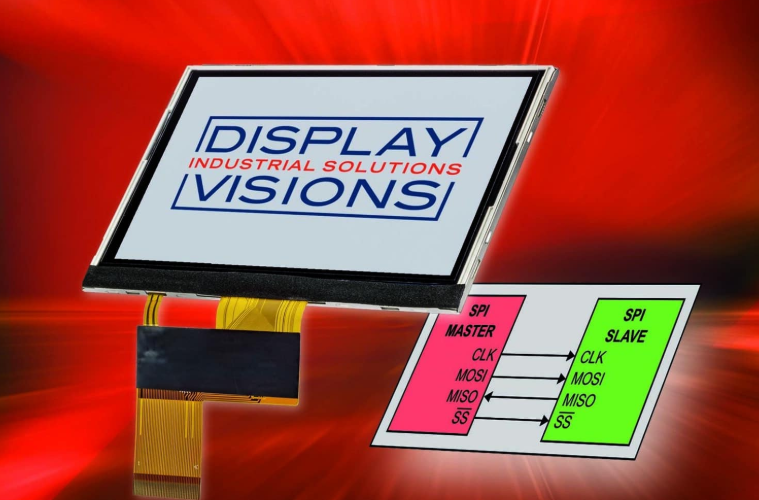

Кампанія DISPLAY VISIONS прадставіла EA TFT043 42SINN, 4,3-цалевы каляровы дысплей з інтэрфейсам SPI, распрацаваны для ўбудаваных сістэм на аснове мікракантролера.Звяртаючыся да растучага попыту на кампактныя, эканамічныя дысплейныя модулі, якія можна інтэграваць непасрэдна ў сістэмы на аснове мікракантролера.У многіх убудаваных праграмах распрацоўшчыкі імкнуцца збалансаваць прадукцыйнасць, прастату падключэння і эфектыўнасць прасторы, асабліва ў партатыўных прыладах, панэлях кіравання і прамысловым абсталяванні, дзе месца на плаце і наяўнасць кантактаў абмежаваныя.


Паслядоўны перыферыйны інтэрфейс, або SPI, часта выбіраюць у такіх канструкцыях з-за яго высокай хуткасці перадачы дадзеных, поўнай дуплекснай сувязі, нізкай затрымкі і меншых патрабаванняў да праводкі.Зводзячы да мінімуму колькасць сігнальных ліній у параўнанні з паралельнымі інтэрфейсамі, SPI можа спрасціць кампаноўку друкаванай платы і паменшыць агульную складанасць сістэмы.Убудаваная шына SPI ў EA TFT043 42SINN можа быць сканфігуравана як 3-правадны, 4-правадны або двайны інтэрфейс SPI.Рэжым падвойнага SPI забяспечвае падвоеную хуткасць перадачы, дазваляючы дызайнерам адаптаваць прадукцыйнасць сувязі ў адпаведнасці з патрэбамі прыкладання без змены асноўнага модуля дысплея.

Дысплей мае дазвол 480 на 272 пікселя і падтрымлівае да 65 535 колераў з глыбінёй колеру 16 біт.Гэтая спецыфікацыя дазваляе прадстаўляць падрабязныя графічныя карыстальніцкія інтэрфейсы, значкі і інфармацыю аб стане ва ўбудаваных сістэмах.Тэхналогія IPS уключана для падтрымання стабільнай кантраснасці і адлюстравання колеру пры шырокіх кутах агляду.Акрамя таго, падсвятленне з ацэнкай 1100 кд на квадратны метр падтрымлівае чытальнасць пры яркім навакольным асвятленні, што можа быць актуальна для памяшканняў на вуліцы або пры моцным асвятленні.

З пункту гледжання электрычнасці дысплей працуе пры лагічным сілкаванні 3,3 В, у той час як падсвятленне патрабуе прыкладна 12 В пры току 60 мА.Указаны дыяпазон працоўных тэмператур ад мінус 20 градусаў Цэльсія да плюс 70 градусаў Цэльсія падтрымлівае выкарыстанне ў прамысловых і паўпрамысловых умовах, дзе пры распрацоўцы сістэмы неабходна ўлічваць змены тэмпературы.
