Кампактныя плёнкавыя кандэнсатары для прамысловага выкарыстання

Кампактныя ахоўныя кандэнсатары X2 вытрымліваюць больш высокае напружанне і кантралююць шум у прамысловых прывадах, сістэмах зарадкі электрамабіляў, лічыльніках энергіі і іншых сістэмах харчавання.

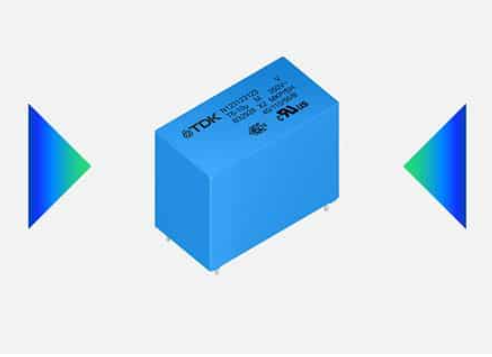

Карпарацыя TDK дадала новыя мадэлі да сямейства ахоўных плёнкавых кандэнсатараў X2 серыяй B3292xU/V.Мэта складаецца ў тым, каб падтрымліваць больш высокія напружання, адначасова памяншаючы месца на плаце ў прамысловых і аўтамабільных канструкцыях.Асноўныя вобласці прымянення ўключаюць ёмістныя крыніцы харчавання і лічыльнікі энергіі, дзе важныя стабільная праца і кампактны памер.Яны таксама падыходзяць для прамысловых прывадаў, якія працуюць пад пастаянным электрычным напружаннем.

Новыя версіі пастаўляюцца з кампактнымі адводамі 15 мм і 22,5 мм.Яны ахопліваюць значэнні ёмістасці ад 47 нФ да 1,8 мкФ у гэтых меншых памерах.Кандэнсатары разлічаны на 350 В пераменнага току і вытрымліваюць пікавыя імпульсы напружання да 2,5 кВ у адпаведнасці з IEC 60384-14.Яны выкарыстоўваюцца для падаўлення перашкод пры паслядоўным падключэнні да электрасеткі.

Серыя можа выкарыстоўвацца ў бартавых зарадных прыладах і сістэмах зарадкі электрамабіляў, дзе патрабуецца надзейнасць і адпаведнасць стандартам бяспекі.Фотаэлектрычныя інвертары - яшчэ адна ключавая вобласць, асабліва ў сістэмах, якія падвяргаюцца ўздзеянню розных умоў навакольнага асяроддзя.

Ва ўсім дыяпазоне B3292xU/V адлегласць паміж провадамі складае ад 15 мм да 52,5 мм.Значэнні ёмістасці вар'іруюцца ад 47 нФ да 20 мкФ.Гэта дае дызайнерам гнуткасць выбару дэталяў у залежнасці ад патрабаванняў да прасторы і электрычнасці.

Серыя прайшла тэст на THB пры +85 °C, адноснай вільготнасці 85% і намінальным напрузе на працягу 1000 гадзін, адпавядаючы класу III, умовам выпрабаванняў B. Яна таксама адпавядае патрабаванням AEC-Q200.Максімальная працоўная тэмпература складае +110 °C, што падтрымлівае выкарыстанне ў асяроддзі з высокай тэмпературай.

Гэтыя кандэнсатары валодаюць уласцівасцямі самааднаўлення і выпрабоўваюцца пры 1505 В пастаяннага току на працягу дзвюх секунд.Гэта дапамагае палепшыць трываласць пад напругай.Інструменты праектавання і мадэлі SPICE даступныя для падтрымкі мадэлявання і інтэграцыі ў новыя праекты.
